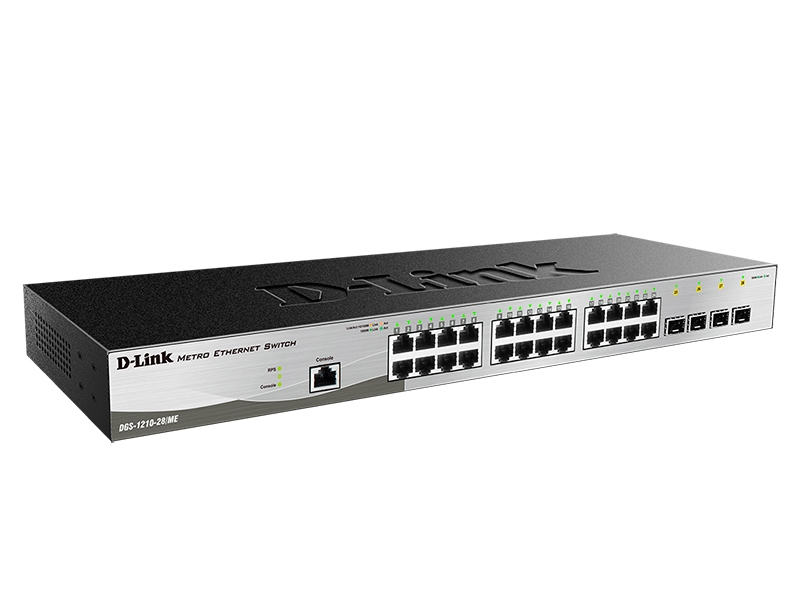

Управляемый коммутатор 2 уровня с 24 портами 10/100/1000Base-T и 4 портами 1000Base-X SFP
Коммутатор DGS-1210-28/ME является идеальным решением для применения в сетях Metro Ethernet. Данный коммутатор оснащен 24 портами 10/100/1000Base-T для подключения по витой паре, а также 4 SFP-портами, применяемыми для организации подключения к высокоскоростной магистрали. Защита от статического электричества 6 кВ обеспечивает устойчивость к скачкам напряжения, а полный набор функций безопасности и аутентификации защищает сеть от внутренних и внешних угроз.
| Аппаратное обеспечение | |
|---|---|
| Размер | Установка в 19-дюймовую стойку Высота 1U |

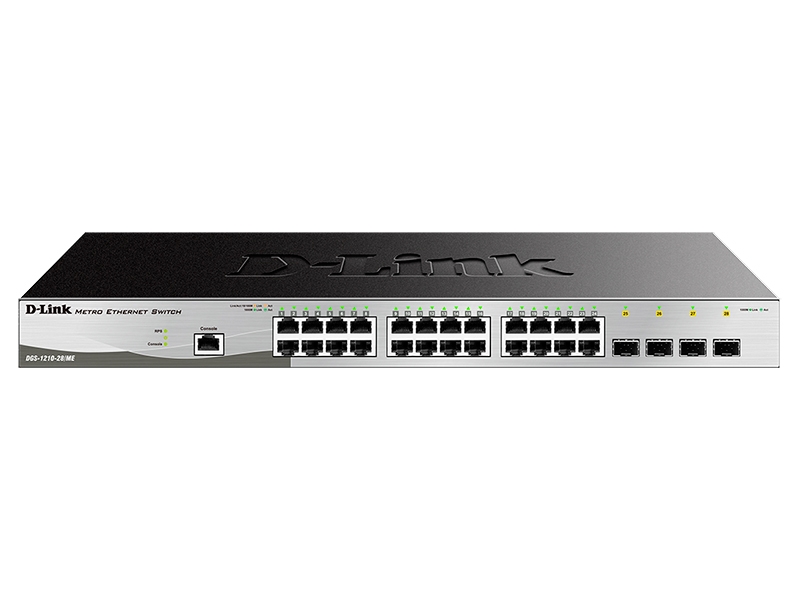

| Интерфейсы | 24 порта 10/100/1000Base-T 4 порта 1000Base-X SFP Консольный порт с разъемом RJ-45 |
| Индикаторы | Power Console Link/ Activity/Speed (на порт) RPS |
| Сетевые кабели | UTP категории 5, 5e (макс. 100 м) |

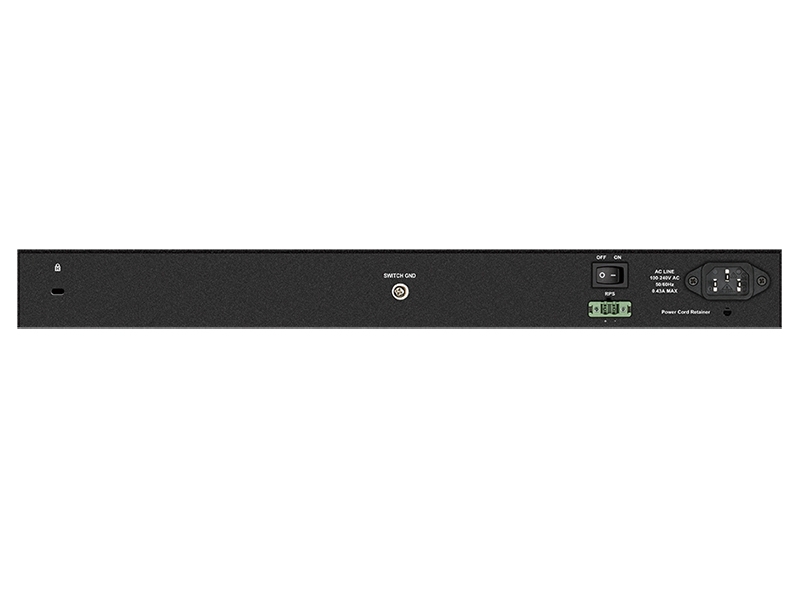

| Разъем питания | Разъем для подключения питания (переменный ток) Разъем для подключения RPS1 |
| Функционал | |
|---|---|
| Стандарты и функции | IEEE 802.3 10Base-T Ethernet (медная витая пара) IEEE 802.3u 100Base-TX Fast Ethernet (медная витая пара) IEEE 802.3ab 1000Base-T Gigabit Ethernet (медная витая пара) IEEE 802.3az Energy Efficient Ethernet Автоматическое согласование скорости Управление потоком IEEE 802.3x IEEE 802.3z 1000Base-X Автоматическое определение MDI/MDIX на всех медных портах |
| Дуплексный режим | Полу-/полный дуплекс для скорости 10/100 Мбит/с Полный дуплекс для скорости 1000 Мбит/с |
| Производительность | |
|---|---|
| Коммутационная матрица | 56 Гбит/с |
| Метод коммутации | Store-and-forward |
| Размер таблицы МАС-адресов | 16K записей |
| Макс. скорость перенаправления 64-байтных пакетов | 41,7 Mpps |
| Объем оперативной памяти | 256 МБ DDR3 |
| Буфер пакетов | 1,5 МБ |
| Флэш-память | 32 МБ |
| Jumbo-фрейм | 9216 байт |
| Программное обеспечение | |
|---|---|
| Функции уровня 2 | Таблица MAC-адресов: 16К записей Spanning Tree Protocol
Функция Loopback Detection Зеркалирование портов
RSPAN Link aggregation
|
| Многоадресная рассылка уровня 2 | IGMP Snooping
|
| VLAN | 802.1Q Tagged VLAN Группы VLAN
GVRP Asymmetric VLAN Макс. 256 динамических VLAN 802.1v Protocol VLAN VLAN Trunking VLAN на основе MAC-адресов Q-in-Q на основе портов Q-in-Q Selective ISM VLAN |
| Функции уровня 3 | Макс. 256 записей ARP Поддержка 255 статических записей ARP Поддержка Gratuitous ARP Количество IP интерфейсов: 4 Маршрут по умолчанию Статическая маршрутизация:
|
| Качество обслуживания (QoS) | CoS на основе:
|
| Списки управления доступом (ACL) | ACL на основе
Действие ACL (разрешить/запретить/зеркалирование) ACL на основе времени Статистика ACL Фильтрация интерфейса CPU |
| AAA | 802.1X
MAC-аутентификация на основе узлов Поддержка Microsoft® NAP Ведение учетных записей RADIUS/TACACS+ 4 уровня учетной записи пользователя Управление доступом на основе MAC-адресов
|
| Безопасность | SSH v2 SSL v1/2/3 Port Security (до 64 MAC-адресов на порт) IP-MAC-Port Binding (IMPB)
D-Link Safeguard Engine DHCP Server Screening Фильтрация DHCP-клиентов Защита от атак BPDU Предотвращение атак DoS Сегментация трафика |
| OAM | 802.3ah Ethernet Link OAM (EFM)
Диагностика кабеля Dying Gasp (только для DGS-1210-28/ME/B и DGS-1210-28/ME/P/B) Функция цифрового контроля параметров трансивера DDM (Digital Diagnosics Monitoring) 802.1ag CFM |
| Управление | Web-интерфейс (поддержка IPv4/IPv6) Интерфейс командной строки (CLI) Telnet-сервер/клиент (поддержка IPv4/IPv6) TFTP-клиент (поддержка IPv4/IPv6) Регистрация команд SNMP v1/v2c/v3 SNMP Traps Системный журнал RMON v1 RMON v2 LLDP BootP/DHCP-клиент Автоматическая настройка DHCP Конфигурационный файл в текстовом формате Trusted Host DHCP relay (IPv4/IPv6)
Trap/alarm/log severity control Мониторинг CPU SNTP Команды отладки Восстановление пароля Шифрование пароля sFlow Хранение двух образов программного обеспечения (dualimage) Поддержка Real Time Clock (RTC) (только для DGS-1210-28/ME/B и DGS/1210-28/ME/P/B) До 14 одновременных сессий telnet/ssh/console FTP-клиент (поддержка IPv4/IPv6) |
| MIB | RFC1213 MIB II RFC1493 Bridge MIB RFC1907 SNMPv2 MIB RFC1757, 2819 RMON MIB RFC2021 RMONv2 MIB RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB RFC2674, 4363 802.1p MIB RFC2233, 2863 IF MIB RFC2618 RADIUS Authentication Client MIB RFC2620 RADIUS Accounting Client MIB RFC2925 Ping & Traceroute MIB D-Link ZoneDefense MIB |
| IETF | RFC768 UDP RFC791 IP RFC792 ICMPv4 RFC2463, 4443 ICMPv6 RFC793 TCP RFC826 ARP RFC2474, 3260 определение поля DS в заголовке IPv4 и IPv6 RFC1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP) RFC2571, RFC2572, RFC2573, RFC2574 SNMP |
| IPv6 | RFC1981 Path MTU Discovery RFC2460 IPv6 RFC2461, 4861 Neighbor Discovery RFC2462, 4862 IPv6 Stateless Address Auto-configuration RFC2464 IPv6 Neighbor over Ethernet and definition RFC3513, 4291 IPv6 addressing architecture RFC2893, 4213 Dual Stack IPv4/IPv6 RFC3484 Default Address Selection |
| Физические параметры | |
|---|---|
| Размеры (Д x Ш x В) | 440 x 140 x 44 мм |
| Вес | 2,21 кг |
| Условия эксплуатации | |
|---|---|
| Питание | 100-240 В переменного тока, 50/60 Гц |
| Макс. потребляемая мощность | 19,14 Вт |
| Потребляемая мощность в режиме ожидания | 100 В: 7,87 Вт 240 В: 8,21 Вт |
| Тепловыделение | 60,12 БТЕ/час |
| MTBF (часы) | 497 918 |
| Уровень шума | 0 дБ |
| Защита от статического электричества | Поддержка защиты от статического электричества на всех Ethernet-портах (стандарт IEC61000-4-5) |
| Характеристики внутреннего блока питания | 24 Вт (выход: 12 В/2 А) |
| Система вентиляции | Пассивная |
| Температура | Рабочая: от -5 до 50 °C Хранения: от -40 до 70 °C |
| Влажность | При эксплуатации: от 10% до 90% без конденсата При хранении: от 5% до 90% без конденсата |
| Прочее | |
|---|---|
| Комплект поставки | Коммутатор DGS-1210-28/ME Кабель питания Фиксатор для кабеля питания Консольный кабель с разъемом RJ-45 2 крепежных кронштейна для установки в 19-дюймовую стойку 4 резиновые ножки Комплект для монтажа Краткое руководство по установке Компакт-диск |
| EMI | FCC Class A CE Class A VCCI BSMI CCC |
| Безопасность | CE LVD UL CB |
