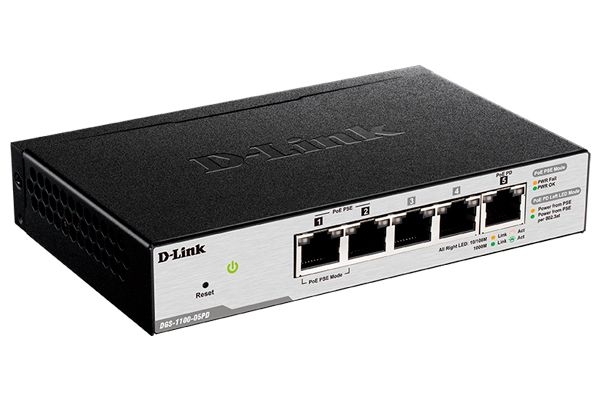

Настраиваемый коммутатор с 5 портами 10/100/1000Base-T (2 порта PoE 802.3af, PoE‑бюджет 18 Вт (802.3at) или 8 Вт (802.3af), 1 порт для питания коммутатора по PoE)
| Аппаратное обеспечение | |
| Процессор | • 62,5 МГц |
| Оперативная память | • 48 КБ |
| Flash-память | • 2 МБ |
| Интерфейсы | • 5 портов 10/100/1000Base-T (2 порта с поддержкой PoE, 1 PD-порт с поддержкой питания по PoE) |
| Индикаторы |
• Power
• Link/Activity/Speed (на порт)
• PoE Status (на порт PoE)
• PD Status (на PD-порт)
|
| Кнопки | • Кнопка Reset |
| Функционал | |
| Стандарты и функции |
• IEEE 802.3 10Base-T (медная витая пара)
• IEEE 802.3u 100Base-TX (медная витая пара)
• IEEE 802.3ab 1000Base-T (медная витая пара)
• IEEE 802.3az Energy Efficient Ethernet
• Автоматическое согласование скорости и режима дуплекса
• Управление потоком IEEE 802.3x в режиме полного дуплекса
• Автоматическое определение MDI/MDIX на всех портах
|
| Дуплексный режим |
• Полу-/полный дуплекс для скорости 10/100 Мбит/с
• Полный дуплекс для скорости 1000 Мбит/с
|
| Производительность | |
| Коммутационная матрица | • 10 Гбит/с |
| Метод коммутации | • Store-and-forward |
| Размер таблицы MAC-адресов | • 2K записей |
| Макс. скорость перенаправления 64-байтных пакетов | • 7,44 Mpps |
| Буфер пакетов | • 128 КБ |
| Jumbo-фрейм | • 9 216 байт |
| Программное обеспечение | |
| VLAN |
• VLAN на основе портов
• 802.1Q Tagged VLAN
• Surveillance VLAN
• Voice VLAN
• Management VLAN
• Группы VLAN
- Макс. 32 статические VLAN-группы
- Диапазон VID: 1-4094
• Asymmetric VLAN
|
| Функции уровня 2 |
• Управление потоком
- 802.3x
- Предотвращение блокировок HOL
• IGMP Snooping
- IGMP v1/v2
- IGMP v3 awareness
- Поддержка 128 групп
• Статическое агрегирование
- 1 группа, макс. 4 порта на группу
• Loopback Detection
• Диагностика кабеля
• Spanning Tree Protocol
- 802.1D STP
- 802.1w RSTP
• Зеркалирование портов
- One-to-One
- Many-to-One
• Статистика
- Tx Ok
- Tx Error
- Rx Ok
- Rx Error
|
| Качество обслуживания (QoS) |
• 802.1p
• 4 очереди на порт
• Обработка очередей
- Strict Priority
- Weighted Round Robin (WRR)
• Управление полосой пропускания
- На основе порта (входящее/исходящее, с минимальным шагом 8 Кбит/с)
• DSCP
|
| Безопасность |
• Статические MAC-адреса
- До 32 записей
• Сегментация трафика
• Защита от широковещательного/многоадресного/ одноадресного шторма
• Port Security
|
| Управление |
• Web-интерфейс (поддержка IPv4)
• D-Link Network Assistant (DNA)
|
| Технология Green |
• Экономия электроэнергии за счет:
- Определения статуса соединения
• Соответствие RoHS 6
• Соответствие IEEE 802.3az Energy Efficient Ethernet
|
| Стандарты RFC |
• RFC768 UDP
• RFC791 IP
• RFC792 ICMP
• RFC793 TCP
• RFC826 ARP
• RFC2236, 3376 IGMP Snooping
• RFC1213 MIBII
• RFC1215 MIB Traps Convention
|
| PoE | |
| Стандарт PoE | • IEEE 802.3af |
| Порты с поддержкой PoE | • Порты 1-2 |
| Бюджет мощности PoE |
• PoE Pass Through:
- 18 Вт при питании 802.3at
- 8 Вт при питании 802.3af
|
| Физические параметры | |
| Размеры (Д x Ш x В) | • 150 x 97 x 28 мм |
| Вес | • 0,38 кг |
| Условия эксплуатации | |
| Питание | • Питание только по кабелю Ethernet (PoE) 802.3af/at через порт 5 |
| Макс. потребляемая мощность |
• 23,92 Вт (функция PoE включена)
• 2,32 Вт (функция PoE выключена)
|
| Потребляемая мощность в режиме ожидания | • 1,46 Вт |
| MTBF (часы) | • 2 346 941 |
| Уровень шума | • 0 дБ |
| Система вентиляции | • Пассивная |
| Температура |
• Рабочая: от 0 до 40 °C
• Хранения: от -40 до 70 °C
|
| Влажность |
• При эксплуатации: от 0% до 90% без конденсата
• При хранении: от 0% до 95% без конденсата
|
| Комплект поставки | |
|
• Коммутатор DGS-1100-05PD
• Комплект для крепления к стене
• 4 резиновые ножки
• Краткое руководство по установке
|
|
| Прочее | |
| EMI |
• FCC Class B
• CE Class B
• VCCI Class B
• BSMI
• CCC
|
| Безопасность |
• cUL
• CE LVD
• CB
• BSMI
• CCC
|
