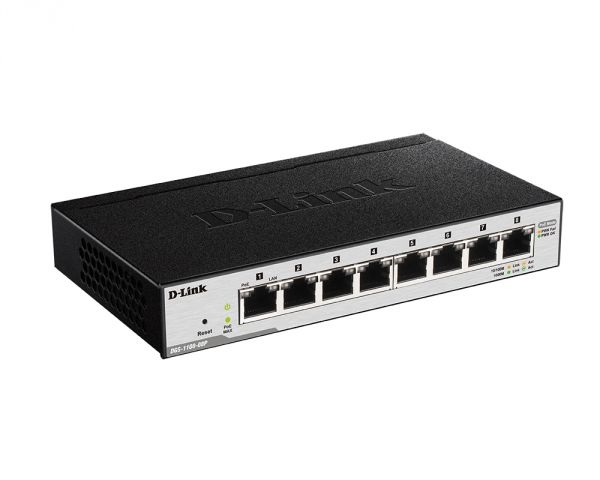

Настраиваемый L2 коммутатор с 8 портами 10/100/1000Base-T с поддержкой PoE 802.3af/at, PoE‑бюджет 64 Вт
| Аппаратная версия |
B1
|
A1
|
| Аппаратное обеспечение | ||
| Процессор |
RTL8370N-VB (62,5 МГц)
BCM59121
|
RTL8370M (62,5 МГц)
BCM59101
|
| Flash-память |
2 МБ
|
|
| Интерфейсы |
8 портов 10/100/1000Base-T с поддержкой PoE
|
|
| Индикаторы |
Power
Link/Activity/Speed (на порт)
Power Fail/Power Ok (на порт)
PoE Max.
|
|
| Кнопки |
Кнопка Reset
|
Кнопка Reset
Кнопка для включения/выключения питания
|
| Разъем питания |
Разъем для подключения адаптера питания
|
|
| Функционал | ||
| Стандарты и функции |
IEEE 802.3 10Base-T (медная витая пара)
IEEE 802.3u 100Base-TX (медная витая пара)
IEEE 802.3ab 1000Base-T (медная витая пара)
IEEE 802.3az Energy Efficient Ethernet
Автоматическое согласование скорости и режима дуплекса
Управление потоком IEEE 802.3x в режиме полного дуплекса
Автоматическое определение MDI/MDIX на всех портах
|
|
| Дуплексный режим |
Полу-/полный дуплекс для скорости 10/100 Мбит/с
Полный дуплекс для скорости 1000 Мбит/с
|
|
| Производительность | ||
| Коммутационная матрица |
16 Гбит/с
|
|
| Метод коммутации |
Store-and-forward
|
|
| Размер таблицы МАС-адресов |
4K записей
|
8K записей
|
| Макс. скорость перенаправления 64-байтных пакетов |
11,9 Mpps
|
|
| Буфер пакетов |
192 КБ
|
256 КБ
|
| Jumbo-фрейм |
9 216 байт
|
|
| Программное обеспечение | ||
|
VLAN
|
||
| VLAN на основе портов |
+
|
+
|
| 802.1Q Tagged VLAN |
+
|
+
|
| Surveillance VLAN |
+
|
+
|
| Voice VLAN |
+
|
+
|
| Management VLAN |
+
|
+
|
| Группы VLAN |
Макс. 32 статические VLAN-группы
|
|
| Диапазон VID |
1-4094
|
|
| Asymmetric VLAN |
+
|
-
|
|
Функции уровня 2
|
||
| Управление потоком | ||
| 802.3x |
+
|
+
|
| Предотвращение блокировок HOL |
+
|
+
|
| Jumbo-фрейм |
До 9 216 байт
|
|
| IGMP Snooping | ||
| IGMP v1/v2 |
+
|
+
|
| IGMP v3 awareness |
+
|
-
|
| Поддержка групп |
128 групп
|
32 группы
|
| Статическое агрегирование |
2 группы, макс. 4 порта на группу
|
|
| Loopback Detection |
+
|
+
|
| Диагностика кабеля |
+
|
+
|
| Spanning Tree Protocol | ||
| 802.1D STP |
+
|
-
|
| 802.1w RSTP |
+
|
-
|
| Зеркалирование портов | ||
| One-to-One |
+
|
+
|
| Many-to-One |
+
|
-
|
| Статистика | ||
| Tx Ok |
+
|
+
|
| Tx Error |
+
|
+
|
| Rx Ok |
+
|
+
|
| Rx Error |
+
|
+
|
|
Качество обслуживания (QoS)
|
||
| 802.1p |
+
|
+
|
| Обработка очередей |
4 очереди на порт
|
|
| Strict Priority |
+
|
+
|
| Weighted Round Robin (WRR) |
+
|
+
|
| Управление полосой пропускания | ||
| На основе порта (входящее/исходящее) |
С минимальным шагом 8 Кбит/с
|
|
| DSCP |
+
|
-
|
|
Безопасность
|
||
| Статические MAC-адреса |
До 32 записей
|
|
| Сегментация трафика |
+
|
-
|
| Защита от широковещательного/ многоадресного/одноадресного шторма |
+
|
+
|
| Port Security |
+
|
-
|
|
Управление
|
||
| Web-интерфейс (поддержка IPv4) |
+
|
+
|
| D-Link Network Assistant |
+
|
-
|
| Утилита SmartConsole |
-
|
+
|
| SNMP v1/v2c |
+
|
-
|
|
Технология Green
|
||
| Экономия электроэнергии за счет: | ||
| Определения статуса соединения |
+
|
+
|
| Определения длины кабеля |
-
|
+
|
| Соответствие RoHS 6 |
+
|
+
|
| Соответствие IEEE 802.3az Energy Efficient Ethernet |
+
|
+
|
|
Стандарты RFC
|
||
| RFC768 UDP |
+
|
+
|
| RFC791 IP |
+
|
+
|
| RFC792 ICMP |
+
|
+
|
| RFC793 TCP |
+
|
+
|
| RFC826 ARP |
+
|
+
|
| RFC2236 IGMP Snooping |
+
|
+
|
| RFC3376 IGMP Snooping |
+
|
-
|
| RFC4451 IGMP Snooping |
-
|
+
|
| RFC1213 MIBII |
+
|
-
|
| RFC1215 MIB Traps Convention |
+
|
-
|
| RFC1945 HTTP/1.0 |
-
|
+
|
| PoE | ||
| Стандарт PoE |
IEEE 802.3af
IEEE 802.3at
|
IEEE 802.3af
|
| Порты с поддержкой PoE |
Порты 1-8
|
|
| Бюджет мощности PoE |
64 Вт (макс. 30 Вт на порт PoE)
|
64 Вт (макс. 15,4 Вт на порт PoE)
|
| Физические параметры | ||
| Размеры (Д x Ш x В) |
171 x 97,8 x 28,6 мм
|
190 x 120 x 38 мм
|
| Вес |
0,433 кг
|
0,706 кг
|
| Условия эксплуатации | ||
| Питание |
Внешний адаптер питания:
- Выход: 54 В / 1,574 А
|
Внешний адаптер питания:
- Выход: 48 В / 1,57 А
|
| Макс. потребляемая мощность |
77,9 Вт (функция PoE включена)
4,6 Вт (функция PoE выключена)
|
78,8 Вт (функция PoE включена)
5,2 Вт (функция PoE выключена)
|
| Потребляемая мощность в режиме ожидания |
2 Вт
|
|
| Тепловыделение |
265,85 БТЕ/час
|
268,87 БТЕ/час
|
| MTBF (часы) |
786 841
|
708 219
|
| Уровень шума |
0 дБ
|
|
| Система вентиляции |
Пассивная
|
|
|
Температура
|
Рабочая: от 0 до 40 °C
Хранения: от -40 до 70 °C
|
Рабочая: от 0 до 40 °C
Хранения: от -10 до 70 °C
|
|
Влажность
|
При эксплуатации: от 0% до 90% без конденсата
При хранении: от 0% до 95% без конденсата
|
При эксплуатации: от 10% до 95% без конденсата
При хранении: от 5% до 95% без конденсата
|
| Комплект поставки | ||
|
Коммутатор DGS-1100-08P
Адаптер питания
Комплект для крепления к стене
4 резиновые ножки
Краткое руководство по установке
|
||
| Прочее | ||
| EMI |
FCC Class B
CE Class B
VCCI Class B
BSMI
CCC
|
FCC Class A
CE Class A
VCCI Class A
C-Tick
|
| Безопасность |
cUL
CE LVD
CB
BSMI
CCC
|
cUL
CE LVD
|
